High Performance with Compact Design

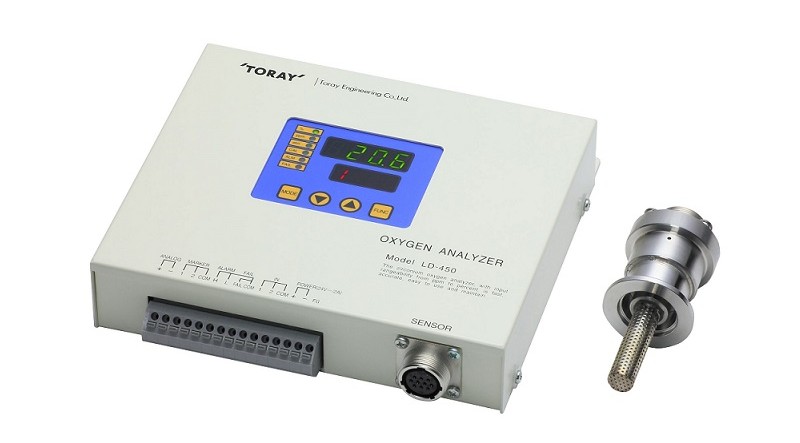

고성능 진공용 산소농도계 LD-450

지르코니아식 산소농도계 LD-450/SD 센서는 당사의 오랜 시간에 걸친 경험과 기술을 바탕으로 개발된 진공용 산소농도계 입니다.

본 산소농도계는 장시간에 걸쳐 안정적이고 정밀한 측정을 실현할 수 있는 당사의 독자적인 소형 지르코니아 센서를 탑재하였으며, 특수 코팅 가공으로 센서의 내구성을 향상 시켰습니다.

본 기기는 센서 분리형으로, 디스플레이 유니트 LD-450은 벽 취부형으로 SD센서 유니트는 진공 플랜지형으로 설계되어 설치가 용이합니다.

또한, 조작이 간단하여 진공챔버와 글로브 박스 등, 각종 장비에 내장하여 사용하기에 적합한 산소농도계입니다.

Features

항 목	내 용
Setup layout is flexible	The separated structure of oxygen sensor and thin converter greatly relaxed the limit of installation location.
Space saving	New developed thin wall mounting type converter resolved the concerns about depth.
Super high speed response	The shortest response can be achieved by separated sensor.
High durable sensor	The sensor with special coating realized high durability.
Compliant standard	Compliant with CE marking, EN61010-1, EN61326-1, and RoHS

Specification

항 목	내 용
Type	Separation Type (Converter : Wall mounting type / Sensor : Direct insert type)
Display	4-Digit digital
Meas. Range	0.001ppm～100vol% O2 Auto Range or Fixed Range
Analog Output Range	0-10/100/1,000ppm/100%
Repeatability	±0.5% F.S (More than 1% Range) ±1.0% F.S (Less than 1% Range)
Gas Response	Within 3 Seconds (90% Response)
Sensor Connection	ISO Vacuum Flange NW40(STD), 25, 16 or R3/8 screw (SD40NW(STD), SD25NW, SD16NW, SD3/8R)
Reference Gas	Atmospheric Gas
Warm-up Time	Within 5 min

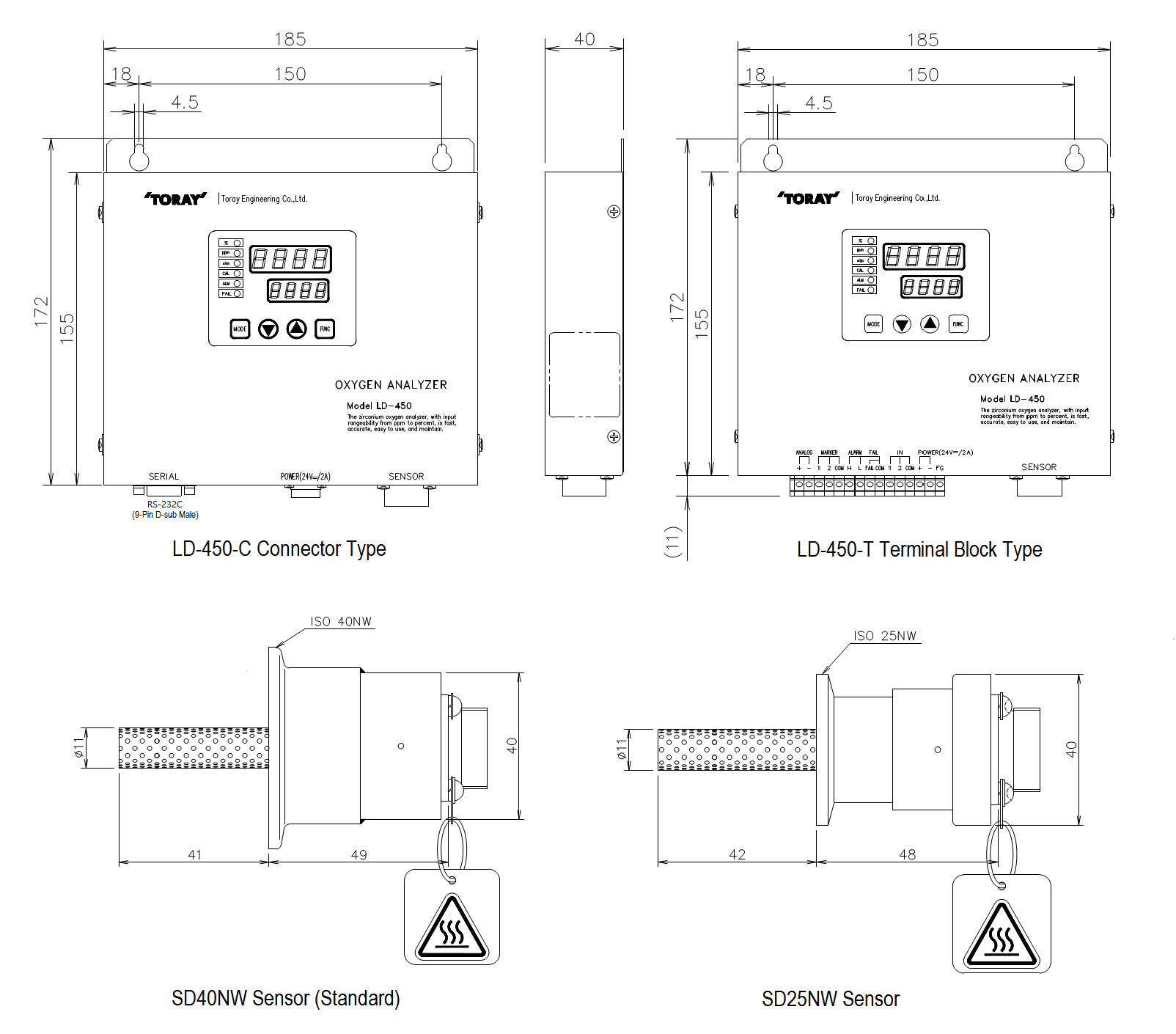

Dimension	Converter 185(W)×155(H)×40(D) Unit : mm
Weight	Converter Approx. 1.2kg, Sensor Approx. 0.5kg
Analog Output	DC 4～20mA (LD-450-T)
Transmission Output	RS-232C Compliant , 9-Pin D-sub Male (LD-450-C)
Alarm Output	High / Low alarm, Fail alarm (LD-450-T)
Range Marker Output	2 Points Output (LD-450-T)
Power Source	DC 24V±10%, 60VA
Sample Gas Conditions	Flow : 500 - 2,000ml/min Maximum permissible pressure: 0.1MPa(1bar) Max Vacuum: Atmospheric pressure 1 x 10-3Pa (Absolute pressure) Humidity : Dew point at or below ambient temperature Temperature : 100°C or less
Installation Condition	Location : Indoors, Non-Explosion Area Ambient Temperature : 0～40℃ Ambient Humidity : 45～85%RH, No Condensation
